BAĞIMSIZ DWIN / DGUS ARAYÜZ STÜDYOSU
Makineniz veya ürününüz için okunaklı göstergeler, dokunmatik kontroller ve kullanıma uygun DGUS projeleri hazırlıyoruz. Arayüz tasarımından adres haritasına, yükleme paketine kadar.
Ekran modelinizi henüz bilmiyor olabilirsiniz. İhtiyacınızı anlatarak başlayın.
SİZİN PROJENİZ NEREDEN BAŞLIYOR?
Size yakın olanı seçin. Neyi birlikte çözebileceğimizi görün.
Mevcut makinenize bir izleme veya kontrol ekranı ekleyin. Ölçümleri, ayarları ve alarmları iş akışınıza göre birlikte planlayalım.
DGUS PROJESİNDEN EKRANLAR
Kendi DGUS showroom projemizden üç ekran. Birini seçin; işaretli alanlara dokunup göstergelerin, kontrollerin ve sayfa geçişlerinin nasıl planlandığını inceleyin.

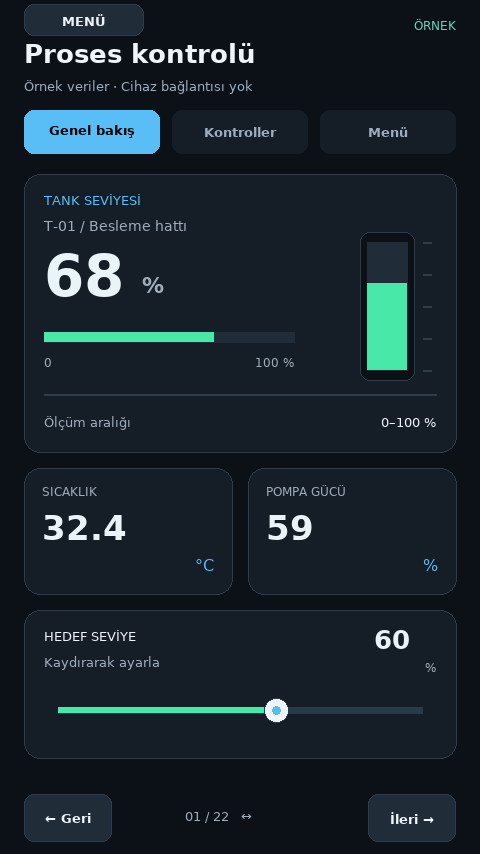

Seviye, sıcaklık ve hedef değer aynı sayfada. Büyük okuma alanı, ayarlanabilir hedef ve durum bilgisi birbirini tamamlıyor.
Tank seviyesi büyük sayı ve doluluk çubuğuyla birlikte okunur. Gerçek projede bu değer kontrolcüden atanmış adrese gelir.
Görseller DGUS showroom projesinden; sayı ve durumlar örnektir. İşaretler yalnızca sitedeki açıklamayı açar, ekran projesinin bir parçası değildir.
DWIN MODEL SHOWROOM'U
Evden fabrikaya dört ayrı kullanım sahnesi. Kaydırdıkça ekran modeli dönerek değişir; fareyle, dokunarak veya ok tuşlarıyla kendiniz de inceleyebilirsiniz.
Aydınlatma, iklim ve enerji bilgisini dikey bir kontrol yüzeyinde toplayan konut otomasyonu konsepti. Kompakt panel, odalar arasında anlaşılır bir geçiş sunar.
Ofis, mağaza veya ortak alanın iklimlendirme ve enerji durumlarını tek panelde izleyin. Bölgelere ayırılmış görünüm, günlük işletmeyi kolaylaştıran bir konsepttir.
Pompa, vana ve proses durumlarını yatay bir operatör panelinde birlikte düşünün. Geniş alanda komut, geri bildirim ve alarm aynı akışta.
Çoklu fan, motor veya sensör takibi için daha geniş çalışma alanı. Gruplar, eğilimler ve önemli alarmlar birlikte görünür.
Model kodları, sınıfları ve çözünürlükler DWIN ürün sayfalarına dayanır. Sektör eşleştirmeleri ve 3B ekran içi arayüzler kullanım konseptidir; gövdeler ölçülendirilmiş üretici CAD modeli değildir. Gerçek DGUS proje ekranlarını ve işlevlerini inceleyin ↗
BİR HMI NASIL ÇALIŞIR?
Bir DWIN ekran, veriyi tek başına üretmez ve makineyi tek başına yönetmez. Gücü; kontrol sisteminizdeki bilgiyi doğru kişiye, doğru anda, doğru biçimde göstermesidir.
Seviye, sıcaklık veya hız gibi ölçümler kontrol kartınızdan gelir. Arayüz, bu ham sayıyı okunaklı bir değer, doluluk göstergesi ve durum bilgisi olarak sunar.
Operatör hedef değeri değiştirir ya da bir komuta dokunur. Ekran ilgili değişkene yazma isteği gönderir; makinenin ne yapacağına kontrolcü karar verir.
Bir eşik aşılırsa operatör ne olduğunu, hangi bölgede yaşandığını ve hangi değerin sınır dışında kaldığını görür. Uyarının nasıl onaylanacağı ayrıca tanımlanır.
Ekrandaki değer temsili bir senaryodur; gerçek ölçüm ancak bağlı kontrol sistemiyle gelir.
DOKUN, DEĞİŞTİR, İZLE
DGUS arayüzlerinde kullanılabilecek temel etkileşimleri örnekleyen küçük bir çalışma alanı: değişken, dokunma, ikon animasyonu, alarm ve eğilim grafiği.
DGUS karşılığı: Numeric Display · Slider Display · Incremental Adjustment
KENDİ EKRANINI TASLA
Bir HMI'da asıl karar, hangi bilginin önce görüleceğidir. Uygulamayı, ekran yönünü ve operatörün önceliğini seçin; örnek arayüzün nasıl değiştiğini görün.
Bu taslak yalnızca tarayıcıda çalışır. Gerçek DGUS projesi, seçilen DWIN modeli ve kontrol sisteminin adreslerine göre hazırlanır.
DGUS FONKSİYON ATLASI
Bir projede kullanılacak fonksiyonlar ekran modeline, firmware sürümüne ve bağlanan kontrol sistemine göre seçilir. Aşağıdakiler DWIN DGUS II işlev ailelerinden örneklerdir.
Operatör ana görünümden ayrıntıya, ayarlara veya alarmlara butonla ya da kaydırarak geçer. Her sayfanın görevi proje akışında tanımlanır.
Sayfa geçişini deneKontrolcüden okunan sayılar; birim, seviye çubuğu veya durum ikonu ile anlaşılır hale gelir. Hangi değerin nerede gösterileceği adres listesine bağlanır.
Seviyeyi değiştirBaşlat, durdur veya hedef değiştir gibi işlemler dokunmatik alanlardan gönderilir. Ekran isteği ile makinenin geri bildirdiği durum ayrı gösterilir.
Motoru deneDönen fan veya değişen ikon, çalışma ve durma gibi gerçek durumların hızlı okunmasına yardımcı olan görsel geri bildirimdir.
Animasyonu izleBir değerin zaman içindeki değişimini grafikle izleyin. Eşik aşıldığında hangi cihazın hangi sınırı geçtiği açıkça gösterilsin.
Grafiği izleGösterilecek değerler ve gönderilecek komutlar ayrı adreslere eşlenir. PLC veya özel kartın protokolüne göre doğrudan ya da aracı kartla bağlantı planlanır.
Sistemini anlatTESLİMDE ELİNİZDE NE OLACAK?
Üzerinde anlaştığımız ekranı kullanmanız, incelemeniz ve ileride geliştirmeniz için teslimleri baştan tanımlarız.
Sayfaları, kontrolleri ve görselleriyle düzenlenebilir kaynak proje. İleride yapılacak değişiklikler için elinizde kalır.
DÜZENLENEBİLİR DOSYALARSeçilen ekran modeli ve sürümüne uygun yükleme dosyaları. Paket, kararlaştırılan ekran ve yükleme yöntemi için hazırlanır.
MODELE ÖZEL DWIN_SETDeğişken adları, adresleri, veri türleri ve birimleri. Kontrolcü ekibiniz neyi nereye yazacağını açıkça görür.
DEĞİŞKEN VE KOMUT LİSTESİYükleme adımları, beklenen davranışlar ve test listesi. Yapılan kontroller ile donanımda doğrulanacak noktalar belirtilir.
YÜKLEME VE TEST REHBERİKontrolcü yazılımı, özel kart ve fiziksel test gerekiyorsa kapsamı ayrıca belirlenir. Kendi teslim kapsamınızı konuşalım.
ESNEK BAĞLANTI
Hangi verinin gösterileceğini ve hangi komutun gönderileceğini birlikte tanımlarız. Bağlantı yöntemi, cihazın gerçek protokolüne göre seçilir; evrensel uyumluluk iddia etmeyiz.
Sisteminizi bize anlatınNASIL ÇALIŞIR?
Makinenizi, ekranları, değişkenleri, adresleri ve operatörün yapacağı işlemleri ayrıntılı sorularla netleştiririz.
Teslim kapsamı, süre ve koşullar yazılı olarak belirlenir. Sonradan istenen yeni özellik ayrı kapsamdır; kararlaştırılan işteki hatalar düzeltilir.
Basit arayüz işleri için hedef süre, tüm bilgiler ve kapsam onaylandıktan sonra 3 iş günüdür. Entegrasyon ve fiziksel test ayrıca planlanır.
PROJENİZE ÖZEL KAPSAM
Her sistemin ekranı, değişkenleri ve bağlantısı farklıdır. Kısa bir proje özeti paylaşın; yapılacak işi ve teslimleri birlikte netleştirelim.
Kapsam ve teslim süresi, verdiğiniz bilgilere göre size özel hazırlanacak teklifte açıklanır.
BAŞLAMADAN ÖNCE
İşi, teslimi ve sınırları baştan konuşalım. Teknik ayrıntıları bilmemeniz ilk adımı atmanıza engel değil.
Kendi sorumu ileteyimİLK ADIM
Ne üretiyorsunuz? Operatör ekranda neyi görmeli, neyi kontrol etmeli? Birkaç cümleyle başlayın; teknik ayrıntıları birlikte tamamlayalım.
